Przekaźnik półprzewodnikowy, znany również jako SSR (Solid State Relay), to nowoczesne urządzenie elektroniczne, które umożliwia kontrolę obciążenia prądowego przy użyciu minimalnego sygnału wejściowego. Dzięki zastosowaniu elementów półprzewodnikowych, takich jak tranzystory czy tyrystory, przekaźniki te oferują wysoką niezawodność oraz długą żywotność, eliminując potrzebę mechanicznych styków. Ich główną funkcją jest precyzyjne przełączanie obwodów elektrycznych, co zapewnia całkowitą izolację elektryczną między obwodem sterującym a roboczym.
Przekaźniki półprzewodnikowe znajdują zastosowanie w wielu dziedzinach, od automatyki przemysłowej po systemy ogrzewania i chłodzenia. Ich wszechstronność sprawia, że są idealnym rozwiązaniem do sterowania urządzeniami o większej mocy, takimi jak grzałki, silniki czy wentylatory. W artykule przedstawimy zasady działania tych urządzeń, ich kluczowe funkcje oraz porównamy je z tradycyjnymi przekaźnikami elektromechanicznymi, aby lepiej zrozumieć ich rolę w nowoczesnych systemach.Kluczowe wnioski:
- Przekaźnik półprzewodnikowy działa na zasadzie przełączania obwodów elektrycznych bez użycia mechanicznych styków.
- Oferuje izolację elektryczną, co zwiększa bezpieczeństwo i niezawodność systemów.
- SSRy są szczególnie przydatne w aplikacjach wymagających szybkiego przełączania i długiej żywotności.
- Wykorzystywane są w różnych dziedzinach, w tym w automatyce przemysłowej, HVAC oraz urządzeniach medycznych.
- Przekaźniki półprzewodnikowe mają przewagę nad elektromechanicznymi w kwestii trwałości i cichej pracy, ale mogą mieć ograniczenia związane z kosztami i odprowadzaniem ciepła.

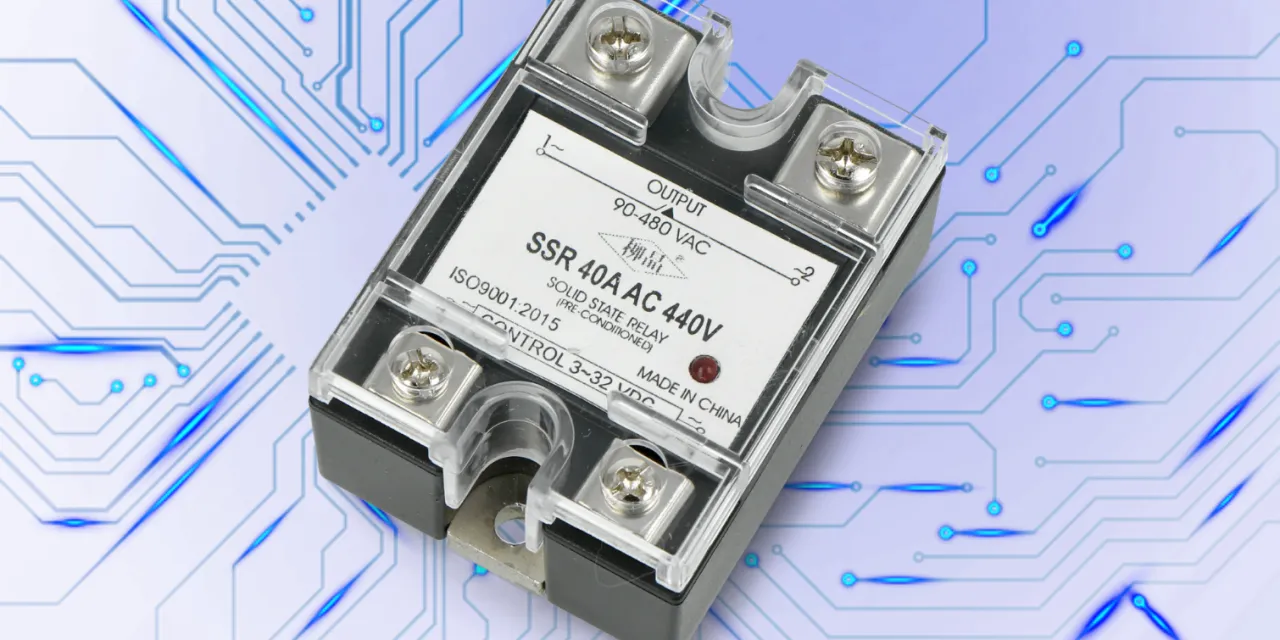

Przekaźnik półprzewodnikowy - zasady działania i funkcje
Przekaźnik półprzewodnikowy, znany również jako SSR (Solid State Relay), to elektroniczne urządzenie, które umożliwia sterowanie obciążeniem prądowym. Działa bez użycia mechanicznych styków, co sprawia, że jest bardziej niezawodny i trwały. Wykorzystuje elementy półprzewodnikowe, takie jak tranzystory, tyrystory czy triaki, które są kluczowe dla jego funkcjonowania. Główna funkcja przekaźnika polega na precyzyjnym przełączaniu obwodów elektrycznych, co zapewnia całkowitą izolację elektryczną między obwodem sterującym a obwodem roboczym.
W przekaźnikach półprzewodnikowych zastosowano również transoptory lub optotriaki, które umożliwiają separację galwaniczną. Dzięki temu, przekaźniki te eliminują ryzyko uszkodzenia obwodu sterującego przez przepięcia w obwodzie roboczym. Dodatkowo, brak ruchomych części sprawia, że przekaźniki półprzewodnikowe charakteryzują się długą żywotnością i cichą pracą, co czyni je idealnym rozwiązaniem w aplikacjach wymagających wysokiej szybkości przełączania oraz odporności na wibracje i wstrząsy.
Jak działa przekaźnik półprzewodnikowy w praktyce?
Przekaźnik półprzewodnikowy działa na zasadzie aktywacji sygnałem elektrycznym, który uruchamia jego funkcje przełączania. Kiedy sygnał wejściowy jest dostarczany do przekaźnika, aktywuje on elementy półprzewodnikowe, co prowadzi do włączenia lub wyłączenia obwodu roboczego. Proces ten jest niezwykle szybki i efektywny, co pozwala na płynne sterowanie różnymi urządzeniami. Na przykład, w systemach grzewczych przekaźnik może natychmiast włączyć grzałkę, gdy temperatura spadnie poniżej ustalonego poziomu.
- Przekaźniki półprzewodnikowe mogą być używane do sterowania silnikami, co umożliwia ich płynne uruchamianie i zatrzymywanie.
- W systemach oświetleniowych SSRy pozwalają na szybkie włączanie i wyłączanie lamp bez opóźnień.
- W urządzeniach medycznych, takich jak inkubatory, przekaźniki te zapewniają niezawodne sterowanie temperaturą.
Kluczowe funkcje przekaźnika półprzewodnikowego w systemach
Przekaźnik półprzewodnikowy, znany jako SSR, oferuje szereg kluczowych funkcji, które czynią go niezwykle wartościowym w różnych systemach. Jedną z najważniejszych cech jest elektryczna izolacja, która chroni obwód sterujący przed szkodliwymi przepięciami w obwodzie roboczym. Dodatkowo, SSRy charakteryzują się wysoką szybkością przełączania, co pozwala na błyskawiczne włączanie i wyłączanie urządzeń. To sprawia, że są idealne do zastosowań wymagających precyzyjnego i szybkiego działania.
Inną istotną funkcją przekaźników półprzewodnikowych jest ich trwałość. Dzięki braku ruchomych części, przekaźniki te mają dłuższą żywotność w porównaniu do tradycyjnych przekaźników elektromechanicznych. Ponadto, ich cicha praca oraz odporność na wibracje i wstrząsy sprawiają, że są idealnym rozwiązaniem w wielu aplikacjach, od automatyki przemysłowej po systemy HVAC. W rezultacie, przekaźniki półprzewodnikowe stały się niezastąpionym elementem w nowoczesnych systemach elektrycznych.
Zastosowania przekaźników półprzewodnikowych w automatyce
Przekaźniki półprzewodnikowe znajdują szerokie zastosowanie w automatyce, zarówno w przemyśle, jak i w zastosowaniach domowych. W przemyśle, SSRy są często wykorzystywane do sterowania silnikami, co pozwala na płynne uruchamianie i zatrzymywanie maszyn. Na przykład, w liniach produkcyjnych przekaźniki te mogą sterować taśmociągami, zapewniając ich efektywne działanie. Dodatkowo, w systemach grzewczych przekaźniki półprzewodnikowe umożliwiają szybkie dostosowywanie temperatury, co zwiększa komfort użytkowania.
W zastosowaniach domowych przekaźniki półprzewodnikowe również odgrywają kluczową rolę. Używane są w systemach oświetleniowych do regulacji natężenia światła oraz w systemach alarmowych, gdzie zapewniają niezawodne włączanie i wyłączanie urządzeń. Przykładowo, w inteligentnych domach SSRy mogą być częścią systemów automatyki, które dostosowują oświetlenie w zależności od obecności domowników. Dzięki swojej wszechstronności, przekaźniki półprzewodnikowe zyskują na popularności w różnych branżach.
- Przemysł motoryzacyjny - stosowanie w systemach diagnostycznych i sterujących.
- HVAC - regulacja temperatury w systemach grzewczych i chłodzących.
- Robotyka - precyzyjne sterowanie ruchami robotów przemysłowych.
Przekaźniki półprzewodnikowe w automatyce przemysłowej
Przekaźniki półprzewodnikowe (SSR) odgrywają kluczową rolę w automatyce przemysłowej, gdzie ich zastosowanie jest niezwykle szerokie. Dzięki swojej wysokiej niezawodności i szybkości przełączania, SSRy są idealne do sterowania różnymi procesami produkcyjnymi. Na przykład, w systemach transportowych, takich jak taśmociągi, przekaźniki te umożliwiają płynne uruchamianie i zatrzymywanie maszyn, co zwiększa efektywność linii produkcyjnych. W przypadku robotów przemysłowych, przekaźniki półprzewodnikowe są wykorzystywane do precyzyjnego sterowania ich ruchami, co przekłada się na dokładność i szybkość operacji.Dodatkowo, przekaźniki SSR są często stosowane w systemach automatyzacji procesów, takich jak kontrola temperatury w piecach przemysłowych. Na przykład, w piecach do hartowania, przekaźniki półprzewodnikowe regulują temperaturę, co jest kluczowe dla jakości końcowego produktu. Dzięki swojej zdolności do pracy w trudnych warunkach, SSRy znajdują zastosowanie w różnych branżach, od produkcji po przemysł chemiczny, gdzie odporność na wibracje i cicha praca są niezwykle ważne.
Wykorzystanie SSR w systemach ogrzewania i chłodzenia
Przekaźniki półprzewodnikowe są również szeroko stosowane w systemach ogrzewania i chłodzenia, gdzie ich funkcje są kluczowe dla efektywności energetycznej. Na przykład, w systemach HVAC (ogrzewanie, wentylacja i klimatyzacja), SSRy sterują pracą elektrycznych grzałek oraz jednostek chłodniczych, co pozwala na szybkie dostosowywanie temperatury w pomieszczeniach. Dzięki zastosowaniu przekaźników półprzewodnikowych, systemy te mogą działać bardziej efektywnie, co przekłada się na oszczędności energii i zwiększenie komfortu użytkowników.
W przypadku systemów ogrzewania podłogowego, przekaźniki SSR są używane do precyzyjnego sterowania temperaturą, co pozwala na uzyskanie optymalnych warunków w pomieszczeniach. Na przykład, przekaźniki te mogą szybko reagować na zmiany temperatury, co zwiększa komfort cieplny w domach i biurach. Dzięki swojej niezawodności i długiej żywotności, przekaźniki półprzewodnikowe stają się coraz bardziej popularnym wyborem w nowoczesnych instalacjach grzewczych i chłodniczych.
Czytaj więcej: Do czego służy kondensator w silniku jednofazowym i jak wpływa na jego działanie?
Porównanie przekaźników półprzewodnikowych i elektromechanicznych
Przekaźniki półprzewodnikowe (SSR) i elektromechaniczne relays różnią się pod wieloma względami, co wpływa na ich zastosowanie w różnych systemach. Przekaźniki półprzewodnikowe oferują wyższą niezawodność i dłuższą żywotność, ponieważ nie mają ruchomych części, które mogą się zużywać. Dodatkowo, SSRy charakteryzują się szybszym czasem przełączania, co czyni je idealnym wyborem dla aplikacji wymagających precyzyjnego sterowania. W przeciwieństwie do przekaźników elektromechanicznych, które mogą wytwarzać zakłócenia elektromagnetyczne, przekaźniki półprzewodnikowe pracują cicho i bez drgań, co jest istotne w wielu nowoczesnych zastosowaniach.
Jednakże, przekaźniki elektromechaniczne mają swoje zalety, takie jak zdolność do obsługi wyższych napięć i prądów w niektórych przypadkach. Mogą być również tańsze w produkcji, co czyni je atrakcyjnym wyborem dla prostszych aplikacji. Wybór między tymi dwoma typami przekaźników zależy od wymagań konkretnego zastosowania, takich jak koszt, wymagana niezawodność oraz warunki pracy. W sytuacjach, gdzie wymagana jest cicha praca i wysoka szybkość przełączania, przekaźniki półprzewodnikowe będą lepszym rozwiązaniem.
Zalety przekaźników półprzewodnikowych w porównaniu do mechanicznych
Przekaźniki półprzewodnikowe mają szereg zalety w porównaniu do przekaźników elektromechanicznych. Przede wszystkim, ich wysoka niezawodność sprawia, że są one preferowanym wyborem w aplikacjach, gdzie awaria przekaźnika mogłaby prowadzić do poważnych konsekwencji. Na przykład, w systemach automatyki przemysłowej, przekaźniki SSR mogą pracować przez długi czas bez potrzeby konserwacji, co zmniejsza koszty operacyjne. Ponadto, ich szybkość przełączania pozwala na dokładne sterowanie procesami, co jest kluczowe w aplikacjach wymagających precyzyjnych ustawień.
Innym istotnym atutem przekaźników półprzewodnikowych jest ich odporność na wibracje i szoki, co czyni je idealnym wyborem do zastosowań w trudnych warunkach. Na przykład, w branży motoryzacyjnej, SSRy są używane do sterowania różnymi systemami, gdzie niezawodność jest kluczowa. Dzięki tym wszystkim zaletom, przekaźniki półprzewodnikowe stają się coraz bardziej popularne w różnych branżach, zastępując tradycyjne przekaźniki elektromechaniczne tam, gdzie to możliwe.
Wady i ograniczenia przekaźników półprzewodnikowych w użyciu
Przekaźniki półprzewodnikowe (SSR) mają kilka wad oraz ograniczeń, które należy wziąć pod uwagę przy ich wyborze do zastosowań przemysłowych. Jednym z głównych problemów jest odprowadzanie ciepła; podczas pracy przekaźniki te mogą generować znaczną ilość ciepła, co wymaga zastosowania systemów chłodzenia, aby uniknąć przegrzania. Na przykład, w aplikacjach, gdzie SSRy kontrolują duże obciążenia, takich jak grzałki przemysłowe, konieczne może być stosowanie radiatorów lub wentylatorów, co zwiększa koszty instalacji.
Innym ograniczeniem jest koszt przekaźników półprzewodnikowych, które mogą być droższe od tradycyjnych przekaźników elektromechanicznych. Dla mniejszych projektów, gdzie budżet jest kluczowy, wybór SSR może być nieopłacalny. Dodatkowo, przekaźniki te są wrażliwe na przepięcia i mogą wymagać dodatkowych zabezpieczeń, aby chronić je przed uszkodzeniami. Na przykład, w systemach, gdzie występują nagłe skoki napięcia, jak w niektórych instalacjach przemysłowych, konieczne może być zastosowanie dodatkowych elementów ochronnych, co zwiększa całkowity koszt systemu.
Przyszłość przekaźników półprzewodnikowych w zrównoważonej energii
W miarę jak świat zmierza w kierunku zrównoważonego rozwoju, przekaźniki półprzewodnikowe zyskują na znaczeniu w systemach zarządzania energią. Ich zdolność do szybkiego i precyzyjnego przełączania sprawia, że są idealnym rozwiązaniem w aplikacjach związanych z energą odnawialną, takimi jak panele słoneczne i turbiny wiatrowe. W tych systemach, SSRy mogą efektywnie zarządzać przepływem energii, optymalizując jej wykorzystanie i redukując straty. Na przykład, w instalacjach fotowoltaicznych przekaźniki te mogą automatycznie dostosowywać produkcję energii w zależności od warunków atmosferycznych, co zwiększa efektywność całego systemu.
Dodatkowo, rozwój technologii inteligentnych sieci (smart grids) stwarza nowe możliwości dla przekaźników półprzewodnikowych. W takich sieciach, SSRy mogą pełnić rolę kluczowych elementów w systemach monitorowania i zarządzania, umożliwiając dynamiczne dostosowywanie się do zmieniających się potrzeb energetycznych. Dzięki integracji z systemami IoT (Internet of Things), przekaźniki te mogą komunikować się z innymi urządzeniami, co pozwala na automatyzację i optymalizację procesów zarządzania energią na poziomie lokalnym i globalnym. To podejście nie tylko zwiększa efektywność energetyczną, ale również przyczynia się do redukcji emisji CO2, co jest kluczowe dla ochrony środowiska.
